Caneco Implantation

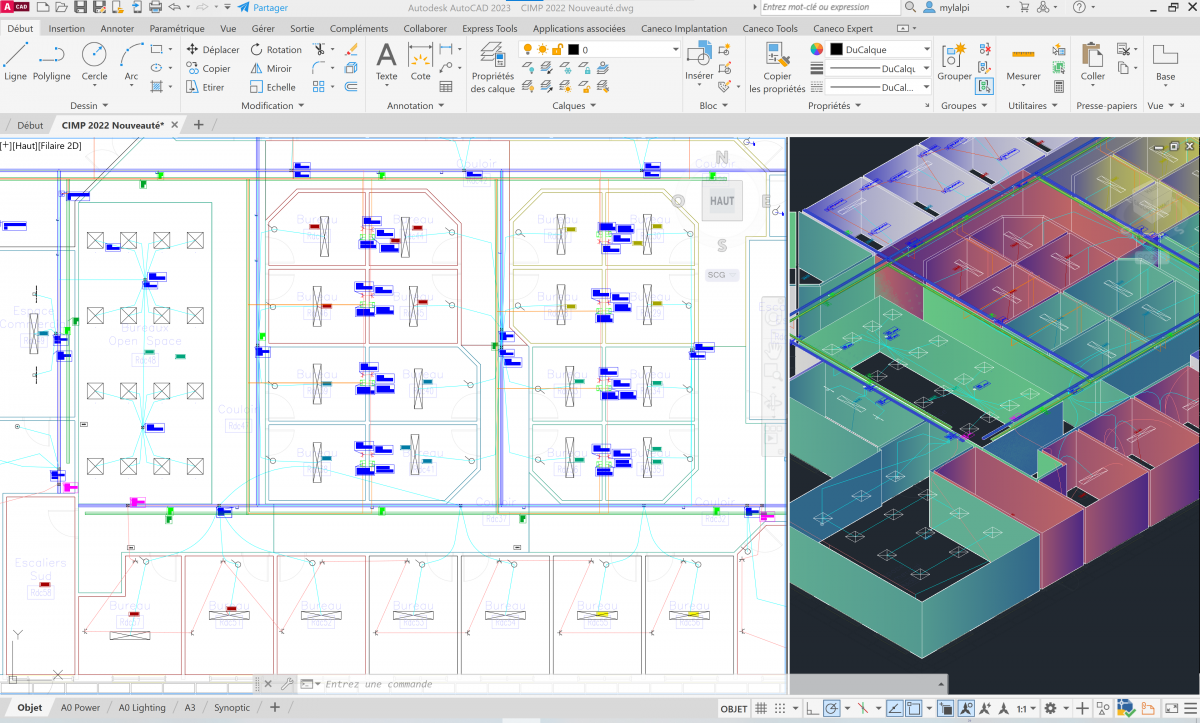

Caneco Implantation est un applicatif AutoCAD® qui permet l'implantation de matériels électriques en 2D ou 3D et le routage automatisé des câbles.
Nouveautés Caneco Implantation 2022

Nouvelle interface utilisateur pour les synoptiques automatisés
Le créateur de synoptique est dorénavant accessible avec la nouvelle palette dédiée et son ruban dynamique. Cela vous permet d’accélérer la réalisation de vos synoptiques aussi bien en courants forts qu’en courants faibles.
La palette ancrée ou flottante dans votre espace de travail facilite la création et la modification des synoptiques.
Mise à jour du moteur AutoCAD OEM en version 2022
Compatibilité avec AutoCAD® 2020, 2021, 2022 et 2023
Mise à jour du Mode EP Implantation
Aperçu de synoptique
Introduction d’un système d’aperçu pour valider vos options de placement et de contenu d’étiquettes par exemple.
Multi-synoptique
Création de différents synoptiques dans le même projet. Chaque synoptique peut être modifié indépendamment avec ses propres spécificités d’affichage et de circuits.
Création automatisée de circuits
Depuis un projet où des objets sont placés dans l’espace graphique, il est possible de créer en masse automatiquement les circuits au travers d’un fichier CSV. Vous pourrez ainsi câbler les objets entre eux, les alimenter par une distribution et assigner les câbles à un cheminement.
Les fonctionnalités :
➜ Implantation d'équipements électriques
◗ Exploitez une bibliothèque d'objets CFO - CFA (courants forts - courants faibles) qui intègre des armoires de distribution, des luminaires, des prises de courant, des chemins de câbles, etc ;
◗ Personnalisez les équipements électriques de la bibliothèque et complétez-les avec vos symboles réalisés sous AutoCAD® ;
◗ Importez directement les luminaires implantés dans Dialux® après calculs d'éclairement.
➜ Dimensionnement et Calculs
◗ Exportez les circuits réalisés vers Caneco BT pour dimensionner les sections de câbles et les appareillages de protection, puis réimportez-les dans Caneco Implantation ;
◗ Optimisez les chemins de câbles sur le plan d’implantation.
➜ Gestion de câblage
◗ Optimisez le routage automatique des câbles via les boîtes de dérivation, les pieuvres et les chemins de câbles ;
◗ Configurez les règles de ségrégation des câbles dans les cheminements ;
◗ Produisez automatiquement des vues en coupe de vos chemins de câbles.
➜ Publication de la documention
◗ Éditez tous les documents du projet : nomenclatures de câbles, de récepteurs et de chemins de câbles, carnets de câbles, carnets de tirage de câbles et carnets de coupes ;
◗ Générez automatiquement le synoptique de câblage des matériels et le diagramme.
+Les bénéfices de Caneco Implantation
➜ Optimisation du travail :
◗ Bibliothèque électrique générique prête à l’emploi ;
◗ Évite les doubles saisies ;
◗ Sécurisation des données ;
◗ Intégrité des résultats ;
◗ Amélioration de la qualité des études ;
◗ Automatisation de la production des documents ;
◗ Intégration des résultats d’études.
➜ Un logiciel polyvalent :
◗ Compatible avec les plateformes AutoCAD® et AutoCAD® MEP ;
◗ Moteur AutoCAD® OEM intégré, disponible en option.
➜ Conformité aux normes :
Grâce à l’interface avec Caneco BT, les câbles et protections sont calculés selon les normes en vigueur.
Caneco Implantation en vidéo
BIMelec sous AutoCAD®
Réalisez votre maquette numérique électrique sous AutoCAD avec Caneco Implantation et dimensionnez votre installation avec Caneco BT.
Concevez automatiquement des plans électriques 2D/3D, implantez des matériels électriques et routez automatiquement des câbles.
Formations Caneco Implantation
Formation Caneco Implantation
- 4 jours / 6 personnes max
- 18h / 6 personnes max
- à partir de 1 390 €
OBJECTIF
Maîtriser les fonctionnalités du logiciel pour implanter et câbler les matériels électriques sur un plan AutoCAD®.
- Formations Caneco Implantation
- Conception d'installations basse tension
- Conception d'installations électriques dans le BIM
Réf. : IMPL-101
Formation AutoCAD® : Initiation
- 5 jours / 6 personnes max
- à partir de 1 830 €
OBJECTIF
S'initier aux outils et techniques AutoCAD pour dessiner, mettre en page et éditer un projet 2D
Réf. : ACAD 100
Formation AutoCAD® : orienté projet électrique
- 18h / 4 personnes max
- à partir de 1 790 €
OBJECTIF
Maîtriser les fonctionnalités 2D de AutoCAD© pour dessiner, publier et diffuser un projet appliqué au métier électrique
Réf. : ACAD 102-FAD
Logiciel complémentaire
Caneco BIM
Applicatif Revit® pour la conception et le contrôle d'une maquette numérique électrique
